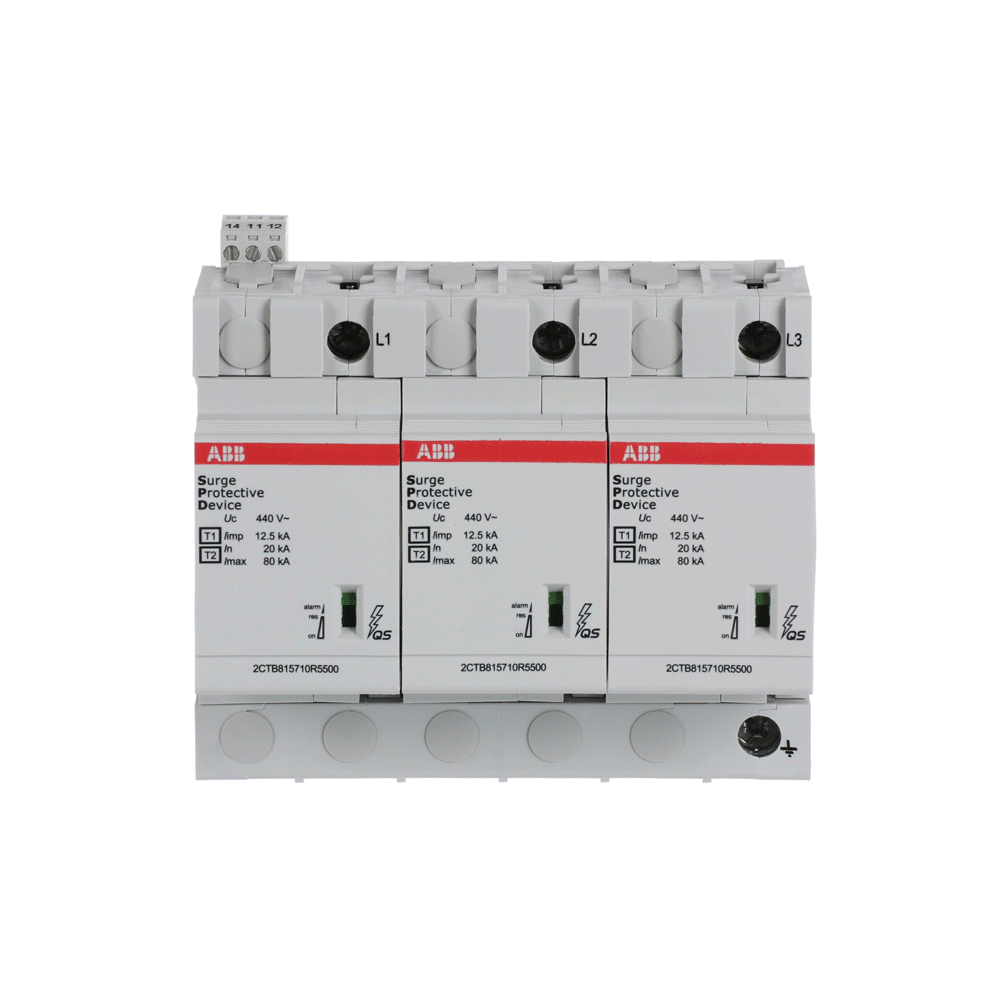

ABB - Protection surtension, OVR pro M compact, OVR T1-T2 3L 12.5-440s P TS QS - 2CTB815710R3500

Nombre de pôles:

3

Courant de choc de foudre (10/350):

12.5 kA

Tension nominale AC:

400 V

Tension permanente AC max.:

440 V

Niveau de protection:

1.3 kV

Forme de réseau CC:

non

Forme de réseau IT:

oui

Forme de réseau TN:

oui

Forme de réseau TN-C:

oui

Forme de réseau TN-C-S:

non

Tension nominale DC:

560 V

Forme de réseau TN-S:

oui

Forme de réseau TT:

oui

Autre forme de réseau:

non

Tension permanente DC max.:

560 V

Type de montage:

Rail DIN 35 mm

Niveau de protection L-N:

1.8 kV

Niveau de protection L-PE:

2 kV

Niveau de protection N-PE:

1.8 kV

Capacité de suppression de courant de suite:

100 kA

Protection max. contre les surintensités, connexion parallèle (fusible):

-1 A

Protection max. contre les surintensités, connexion en série (fusible):

-1 A

Dimension:

6 décharges partielles

Section de conducteur maxi rigide (un ou plusieurs fils):

35 mm²

Section du conducteur maxi flexible (fil très fin):

25 mm²

Télésignalisation:

oui

Signalisation sur l'appareil:

optique

Classe d'essai:

type 1 et 2

Fusible intégré:

non

Effet protecteur énergétique coordonné du terminal:

non

Technologie d'éclateur à commutation de tension:

non

Prise de tension protégée contre les surintensités:

non

Classe de protection (IP):

IP20
