Hoe realiseer ik een brandveilige installatie?

Helia


Een brand in een gebouw kan altijd en overal ontstaan. Brandpreventie is dan ook essentieel. Het belangrijkste doel van preventieve brandbeveiliging is mensenlevens redden en materiële schade beperken.

Vluchtwegen moeten bruikbaar zijn en de hulpdiensten moeten vlot toegang kunnen krijgen tot het gebouw. Ook de goede werking van de technische brandbeveiligingsvoorzieningen is uiterst belangrijk. En daarin speelt u als installateur mee een rol.

Download brochure






De installatie als risicofactor


De grootste risicofactor bij brand is namelijk niet het gebouw: het zijn de technische en elektrische installaties. Bij brand helpen ze het vuur verspreiden en geven ze gevaarlijke en giftige rook af. Het is net die rook, en niet het vuur, die ruim 90 % van de slachtoffers en zo’n 70 % van de materiële schade veroorzaakt.

Het komt er dus op aan om niet alleen brand te voorkomen en te bestrijden, maar ook om de ontwikkeling en verspreiding van rook tegen te gaan. Kortom, de brandbeveiliging van gebouwen stelt ontwerpers en installateurs van domoticasystemen voor een grote uitdaging.

Brandveilige installatiematerialen

Als installateur is het zaak om het juiste brandveilige materiaal te kiezen. Het gaat om producten met een gegarandeerde brandweerstandsklasse, die gemaakt zijn uit brandwerende en halogeenvrije materialen en die voldoen aan de geldende wettelijke en technische vereisten. Dat geldt ook voor inbouwdozen en -behuizingen, doorvoeringen en buisstoppen. Uw keuze hangt verder af van waar u welke techniek wil plaatsen. Gaat het om een drukknop in een holle wand, een stopcontact in metselwerk, of een ledlamp of luidspreker in een brandwerend plafond? Voor elke toepassing is een passende oplossing nodig.

Die oplossingen vindt u bij HELIA. HELIA ontwikkelt brandwerende inbouwmaterialen die mensenlevens redden en rampen voorkomen. De producten hebben een Europees gecertificeerde kwaliteit. U monteert ze eenvoudig en feilloos met standaardgereedschap.

De techniek: HELIA AFS – Active Fire Stop

Het hart van de HELIA-producten is de AFS-techniek. Deze Active Fire Stop garandeert een preventieve actieve brandbeveiliging, vanuit welke richting het vuur ook komt. In de dozen, behuizingen en schotten zit een snelwerkende brandwerende materie die bij brand onmiddellijk reageert door de installatieopening volledig met schuim te vullen.

Op die manier blijft de brandweerstandsklasse van de wand EI90 tot EI120 of het plafond EI30 tot EI90 behouden, ook bij tegenoverliggende inbouw. AFS vermijdt dus dat vuur en rook zich verspreiden wanneer er brand uitbreekt.




Installatie in wanden

Voor massieve brandwerende wanden ontwikkelde HELIA een innovatieve brandwerende inbouwdoos voor metselwerk (ref. 33 1564-0133 1184-94). Die behoudt bij brandwerende wanden van EI30 tot EI120 de brandwerendheidsduur, zelfs met ingebouwde elektrische installatie.

Nauwelijks 10 jaar geleden introduceerde HELIA de eerste brandwerende doos voor brandwerende wanden in lichte montagebouw met een brandwerendheidsklasse tot 90 minuten. Nu breidt HELIA het toepassingsspectrum van de brandwerende doos HWD 90 (ref. 33 9463-01, 33 9464-01) uit. Dankzij de verbeterde AFS-techniek hebben ze nu een brandwerendheidsduur van maximaal 120 minuten.

De Electronic-doos HWD 90 (ref. 33 9462-94) komt tegemoet aan de eisen van hedendaagse data- en domoticasystemen. Ze beschikt over de noodzakelijke installatieruimte voor elektronische schakeltoestellen, datadozen, kabels en klemmen. De Electronic-doos is zowel geschikt voor kabels als voor installatiebuizen tot M25.

Een goede brandveiligheid in holle wanden garandeer je met de brandwerende dozen HWD 68 (ref. 33 9463-02, 33 9464-02, 33 9060-68, 33 1184-94). Ze overtuigen door hun snelle en eenvoudige montage. Zowel de inbouw- als verdeeldozen installeert u in een freesopening van 68 mm en combineert u makkelijk met verbindingsstukken. Mantelkabels kunt u nagenoeg zonder gereedschap invoeren in de voorziene opening.


helia







helia

Brandwerende doorvoeringen

Wanneer u kabels of buizen door een wand met een bepaalde brandweerstandsklasse wil leiden, moet u zorgen voor brandwerende doorvoeringen. Om de brandweerstandsklasse te behouden, moet u de opening vervolgens vakkundig afschermen, zodat vuur en rook zich niet kunnen verspreiden. HELIA biedt u veilige oplossingen die u snel installeert.

De kabeldoorvoer LS 90 en de buisdoorvoer RS 90 (ref. 33 9459-01, 33 9459-02) monteert u in een handomdraai. Met een passende frees of boor maakt u de installatieopening, waarna u de soepele doorvoer plaatst. Bij montage achteraf kunt u de doorvoer openen en over de bestaande kabel of buis schuiven. De kabel- en buisdoorvoeren kunt u als groep plaatsen.

De doosafschermsystemen DS 90 / 74 mm en DS 90 / 120 mm (ref. 33 9459-03, 33 9459-04) bestaan uit twee delen die u eenvoudig op elkaar aansluit en vergrendelt. De afschermcilinder sluit de wand af via de AFS-techniek. U plaatst hem in een freesopening van Ø 74 mm of Ø 120 mm en bevestigt hem net zo eenvoudig als een HELIA-hollewanddoos. Vervolgens legt u het dichtingselement rond de kabels en schuift u het op de afschermcilinder. Door de bajonetsluiting naar rechts te draaien, klikt het element hoorbaar vast. Dat garandeert een veilige afsluiting. Voor latere montage zonder beschadiging opent u het dichtingselement en voert u in een mum van tijd extra kabels door. De doosafscherming sluit u vervolgens opnieuw zonder extra afdichting.






Buisstoppen

HELIA ontwikkelde zijn buisstoppen met ECON-techniek (ref. 33 1040-16, 33 1040-20, 33 1040-25, 33 1040-32, 33 1040-40) voor het afdichten van alle gangbare elektrische installatiebuizen in apparatuurdozen of als leidingdoorvoeropeningen.

De lange dichtingsmof met drie dichtingslippen en verschillende breedtes past zich aan de installatiebuis aan en garandeert een lucht- en rookdichte afsluiting, ook bij schuin afgesneden buizen.

Vanaf diameter M25 zijn de membraanoppervlakken onderverdeeld door middel van tussenschotten. Die zorgen voor een veilige leidinginvoer en vermijden beschadigingen en leidingen die in elkaar verstrengeld raken.

helia






helia

helia

Installatie in plafonds

De installatiedozen HWD 30 (ref. 33 9463-50, 33 9464-50, 33 1184-94) voor brandwerende plafonds garanderen een betrouwbare brandwerendheid van EI30 tot EI90, ook bij latere installatie.

Wie lichtarmaturen, luidsprekers of andere toestellen wil inbouwen in verlaagde brandwerende plafonds, beschikt met de brandwerende behuizingen FlamoX® (ref. 33 9435-04, 33 9435-03) over een beproefde oplossing. De nieuwe generatie FlamoX® heeft afmetingen die zijn aangepast aan moderne verlichtingstoestellen, zodat ze universeel inzetbaar zijn. De inbouwbehuizingen zijn nu geschikt voor ledlampen, spaarlampen en halogeenlampen, maar ook luidsprekers en andere toestellen, inclusief de nodige bedieningsapparaten. Ze in het plafond plaatsen, doet u eenvoudig van onderuit. Dankzij het lage gewicht van de behuizing wordt zelfs met ingebouwde lampen of luidsprekers de toegelaten extra gewichtsbelasting van 5 kg/m² niet overschreden. Daardoor hebt u geen extra afhangers nodig.

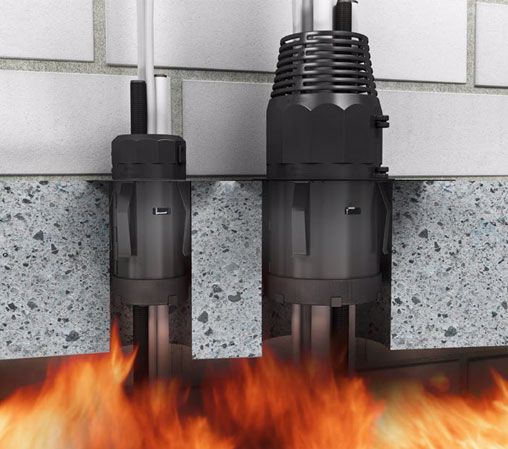

Ook wanneer u leidingen en installatiebuizen door plafonds uit beton of cellenbeton voert, moet u de verspreiding van vuur en rookgassen voorkomen. De plafondafschermingssystemen DS 90 / 120 mm en DS 90 / 74 mm van HELIA (ref. 33 9459-05, 33 9459-06, 33 9473-95, 33 9473-96) garanderen het behoud van de brandwerendheidsklasse van het plafond van EI30-EI90.

Lampen kunnen heel wat hitte produceren en zorgen dus voor latent brandgevaar. Het intelligente behuizingsysteem ThermoX® (ref. 33 9300-01, 33 9300-02, 33 9300-03, 33 9300-22, 33 9300-41, 33 9300-42, 33 9300-43, 33 9301-01, 33 9301-02, 33 9301-03, 33 9301-11, 33 9301-13) beschermt in valse plafonds en in het dak de dampschermfolie en andere omgevende materialen tegen de hitte die halogeen- en ledlampen ontwikkelen. De ThermoX® LED-inbouwbehuizing (ref. 33 9320-10, 33 9320-11, 33 9320-20, 33 9320-21) is specifiek ontwikkeld voor de installatie van vaste en draaibare inbouwledlampen in verschillende plafondconstructies. De behuizing beschermt het omringende materiaal tegen de hoge bedrijfstemperaturen. Door de luchtdichte constructie is de ledarmatuur zelf beschermd tegen stof en vuil.

Dankzij een divers gamma aan brandwerende systemen heeft HELIA voor elke installatietoepassing de juiste oplossing. Met persoonlijk technisch advies ondersteunen wij u bij de verdere planning en uitvoering van elk project.
